我們始終專注"注塑機"裝備領域

PRODUCTS CENTER

> 產品中心>伺服節能注塑機>

YS單色機

型　號： YS-125

瀏覽量：

咨詢熱線：0752-6833832

分享按鈕

立即咨詢

詳情描述

YS系列伺服節能注塑機

精準的鎖模系統，杰出的能效，高效的伺服驅動，都能滿足所有需求，以客戶產品為中心，為客戶提供整套技術解決方案，并為全球客戶創造更佳的投資回報和客戶體驗。

鎖模單元

◆ 鎖模四段控制頂出，二段控制開鎖模頂出均采用線性電子尺傳感器，精密度達0.01mm；

◆ 可以準確控制鎖模和頂出，可以選擇震動頂出，停頓多次頂出或搭配電眼檢出和機鉸潤滑，采用電腦控制自動潤滑；

◆ 可用電腦設定和監控并具備有警報功能保護機械正常運行。

高精密

同步液壓精密調模機構液壓馬達驅動，中心定位齒輪調模，使調模運行為更順暢快捷。

高剛性

高剛性正四方箱型模板保證模具受力均勻，注塑無毛邊延長模具壽命。

高響應

節能高響應油路設計，速度靈敏，節能率20%~50%消耗電費大幅遞減。

注塑單元

陽鑫天王星YS系列，秉持臺灣先進的設計理念突破傳統射出機的技術瓶頸，有效提升了成型精度，延長機器使用壽命大幅底降低了消耗！

專業化和射出解決方案，針對各種原料和工藝提供齊全的專業螺桿料筒組合，并可提供多種材質供客戶選擇，提升用戶產品品質。

高精度

射座和射膠全部采用線性導軌，高精度低摩擦系數，運行更平衡，調整靈敏。更有利于低粘度及高溫材料的注塑成型，射移支架整體鑄造，整體射臺的鋼性增強。

高穩定

采用雙射移結構，前拉式射臺油缸，平行牽引，保持噴嘴與模具接觸不偏移密封佳，不易漏膠。

電腦控制系統

MH9118控制系統，雙CPU獨立處理器控制，運行速度高效穩定；

互聯互通功能，可以與OPCUA、MES等管理軟件系統進行數據連接，實現智能生產；

豐富的SPC品質統計管理，有效提升用戶生產效益。

伺服液壓驅動技術

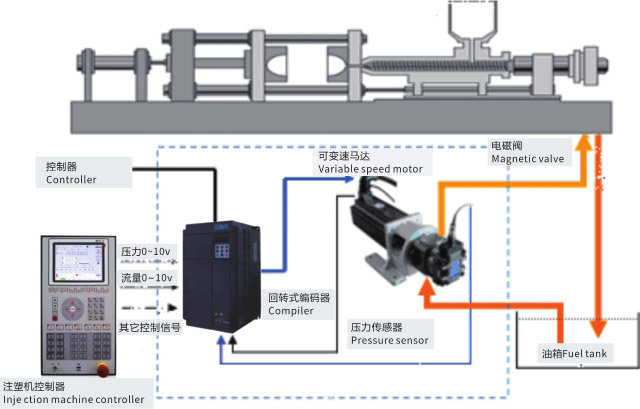

伺服動力系統構成圖

YS系列標準注塑機應用行業產品

技術參數

項目Project		單位Unit	YS-60			YS-100			YS-130
注射單元 Injection unit	注射單元 INJECTION UNIT		150			250			500
	螺桿直徑 Screw diameter	mm	Φ24	Φ26	Φ30	Φ30	Φ35	Φ40	Φ35	Φ40	Φ45
	螺桿長徑比 Screw L/D ratio	L/D	20	19	18	26	22	20	25	22	20
	理論注射容積 Theoretical injection volume	cm³/sec	55	65	86	106	144	188	173	226	286
	注射重量 Injection weight(ps)	g	49	58	77	95	129	168	154	202	255
		oz	1.7	2.0	2.7	3.3	4.5	5.9	5.4	7.1	9.0
	注射壓力 Injection pressure	kg/cm²	2722	2320	1742	2613	1920	1740	2331	1785	1410
	塑化能力 Plasticizing capacity	g/s	2	3	4	4	7	10	6	9	12
	螺桿行程 Screw stroke	mm	122			150			180
	螺桿轉速 Scrwe speed	rpm	240			267			225
	注射速度 Injection speed	mm/s	114			101			94
	注射速率 Injection rate	cm^3/sec	51	60	80	71	97	127	90	118	149
鎖模單元 Clamping unit	鎖模力 Clamping force	KN	600			1000			1300
	開模行程 Mold opening stroke	mm	300			360			410
	容模量 Mold thickness range	mm	120-350			100-430			120-490
	最小模具尺寸 Mold heght min.	mm	205*205			234*234			267*267
	拉桿內距 Tie bar distance	mm	310*310			360*360			410*410
	頂出行程 Ejector stroke	mm	60			100			100
	頂出力 Ejector force	KN	27			27			27
其他 Other	油泵馬達 Pump motor power	Kw	9.4			12.5			15.5
	溫度控制器 Temperature control range	(range)set	(0-400℃)*4			(0-400℃)*4			(0-400℃)*4
	電熱功率 Heater power	kw	3.2			6 18			7 23
	外形尺寸 Machine dimension	mm	410010201800			440010351880			491711392026
	油箱容量 Oil tank	L	130			160			160
	機器重量 Machine weight	ton	2.5			3.5			4.5
	最大系統壓力 Max. system pressure	kg/cm²	140			140			140

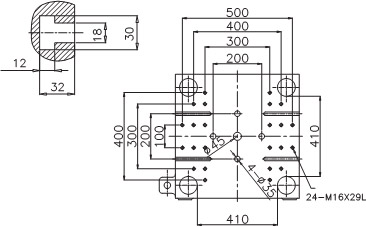

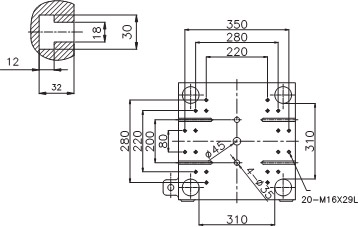

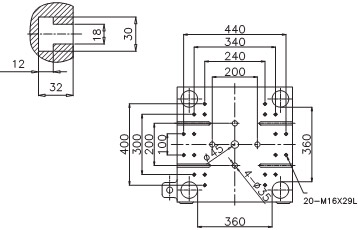

模版正面尺寸 Platen dimensions
模版?zhèn)让娉叽?Platen dimensions

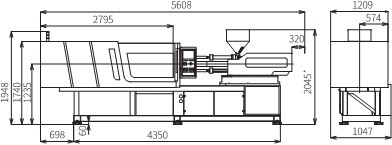

外形尺寸 Machine dimensions

技術參數

項目Project		單位Unit	YS-160			YS-200			YS-260
注射單元 Injection unit	注射單元 INJECTION UNIT		600			800			1100
	螺桿直徑 Screw diameter	mm	Φ40	Φ45	Φ50	Φ40	Φ50	Φ55	Φ50	Φ55	Φ60
	螺桿長徑比 Screw L/D ratio	L/D	24	21	19	23	21	19	24	22	20
	理論注射容積 Theoretical injection volume	cm³/sec	274	347	428	358	442	534	471	570	678
	注射重量 Injection weight(ps)	g	244	309	382	319	394	477	420	509	605
		oz	8.6	10.9	13.5	11.3	13.9	16.8	14.8	17.9	21.4
	注射壓力 Injection pressure	kg/cm²	2205	1742	1411	2333	1890	1562	2394	1979	1663
	塑化能力 Plasticizing capacity	g/s	7	10	14	10	14	18	14	18	24
	螺桿行程 Screw stroke	mm	218			225			240
	螺桿轉速 Scrwe speed	rpm	189			180			180
	注射速度 Injection speed	mm/s	96			91			89
	注射速率 Injection rate	cm^3/sec	120	152	188	144	178	215	175	212	253
鎖模單元 Clamping unit	鎖模力 Clamping force	KN	1600			2000			2600
	開模行程 Mold opening stroke	mm	450			510			540
	容模量 Mold thickness range	mm	160-550			160-610			160-670
	最小模具尺寸 Mold heght min.	mm	299*299			332*332			380*380
	拉桿內距 Tie bar distance	mm	460*460			510*510			580*580
	頂出行程 Ejector stroke	mm	110			130			150
	頂出力 Ejector force	KN	40			40			54
其他 Other	油泵馬達 Pump motor power	Kw	18.7			25.8			28.8
	溫度控制器 Temperature control range	(range)set	(0-400℃)*4			(0-400℃)*4			(0-400℃)*4
	電熱功率 Heater power	kw	8.42			11.75			15
	外形尺寸 Machine dimension	mm	560810472045			581811432180			676611452215
	油箱容量 Oil tank	L	200			320			400
	機器重量 Machine weight	ton	5.5			7.5			11
	最大系統壓力 Max. system pressure	kg/cm²	140			140			140

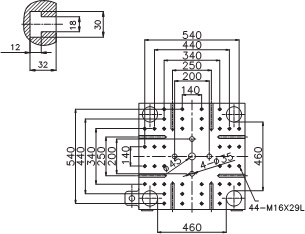

模版正面尺寸 Platen dimensions
模版?zhèn)让娉叽?Platen dimensions

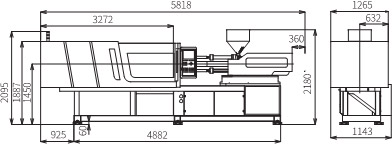

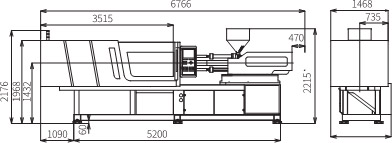

外形尺寸 Machine dimensions

技術參數

項目Project		單位Unit	YS-320			YS-380			YS-470
注射單元 Injection unit	注射單元 INJECTION UNIT		1700			2200			3000
	螺桿直徑 Screw diameter	mm	Φ60	Φ65	Φ70	Φ65	Φ70	Φ75	Φ75	Φ80	Φ85
	螺桿長徑比 Screw L/D ratio	L/D	23	21	19	23	22	20	22	21	19
	理論注射容積 Theoretical injection volume	cm³/sec	791	929	1077	1015	1177	1351	1501	1708	1928
	注射重量 Injection weight(ps)	g	706	829	961	906	1050	1206	1340	1525	1721
		oz	24.9	29.3	33.9	32.0	37.1	42.5	47.3	53.8	60.7
	注射壓力 Injection pressure	kg/cm²	2191	1867	1610	2195	1893	1649	2050	1801	1596
	塑化能力 Plasticizing capacity	g/s	27	34	43	27	33	41	39	47	56
	螺桿行程 Screw stroke	mm	280			306			340
	螺桿轉速 Scrwe speed	rpm	205			106			150
	注射速度 Injection speed	mm/s	85			92			93
	注射速率 Injection rate	cm^3/sec	240	281	326	306	355	408	410	466	526
鎖模單元 Clamping unit	鎖模力 Clamping force	KN	3200			3800			4700
	開模行程 Mold opening stroke	mm	590			645			730
	容模量 Mold thickness range	mm	200-650			190-790			250-800
	最小模具尺寸 Mold heght min.	mm	397*397			470*440			530*510
	拉桿內距 Tie bar distance	mm	660*660			720*680			820*780
	頂出行程 Ejector stroke	mm	185			200			200
	頂出力 Ejector force	KN	79			79			99
其他 Other	油泵馬達 Pump motor power	Kw	37			47.2			28.8+28.8
	溫度控制器 Temperature control range	(range)set	(0-400℃)*4			(0-400℃)*4			(0-400℃)*4
	電熱功率 Heater power	kw	15			21			27.22
	外形尺寸 Machine dimension	mm	674017521604			819817522295			830019762405
	油箱容量 Oil tank	L	450			620			940
	機器重量 Machine weight	ton	12			14			18.5
	最大系統壓力 Max. system pressure	kg/cm²	140			140			140

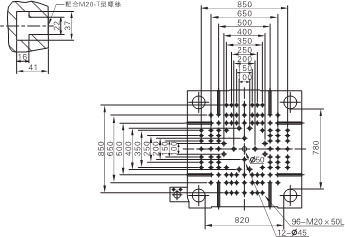

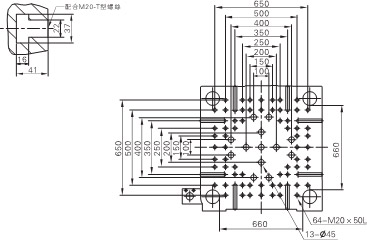

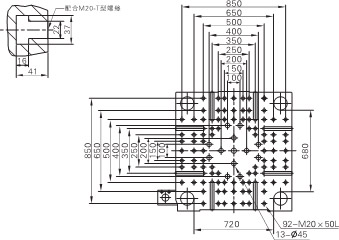

模版正面尺寸 Platen dimensions
模版?zhèn)让娉叽?Platen dimensions
外形尺寸 Machine dimensions

技術參數

項目Project		單位Unit	YS-550				YS-650				YS-750
注射單元 Injection unit	注射單元 INJECTION UNIT		5100				5900				7400
	螺桿直徑 Screw diameter	mm	Φ80	Φ85	Φ90	Φ95	Φ85	Φ90	Φ95	Φ100	Φ90	Φ95	Φ100	Φ110
	螺桿長徑比 Screw L/D ratio	L/D	24	23	22	21	23	22	21	20	22	21	20	18
	理論注射容積 Theoretical injection volume	cm³/sec	2165	2444	2741	3053	2552	2861	3188	3533	2988	3330	3690	4464
	注射重量 Injection weight(ps)	g	1933	2182	2446	2725	2278	2554	2845	3153	2667	2972	3293	3984
		oz	68.2	77.0	86.3	96.1	80.3	90.1	100.4	111.2	94.1	104.8	116.2	140.5
	注射壓力 Injection pressure	kg/cm²	2380	2108	1880	1688	2329	2078	1865	1683	2498	2242	2023	1672
	塑化能力 Plasticizing capacity	g/s	47	57	68	79	60	71	84	98	76	89	104	139
	螺桿行程 Screw stroke	mm	431				450				470
	螺桿轉速 Scrwe speed	rpm	152				160				170.8
	注射速度 Injection speed	mm/s	90				86				76
	注射速率 Injection rate	cm^3/sec	452	511	573	638	487	545	608	673	484	540	598	724
鎖模單元 Clamping unit	鎖模力 Clamping force	KN	5500				6500				7500
	開模行程 Mold opening stroke	mm	800				900				1000
	容模量 Mold thickness range	mm	300-900				350-1100				400-1100
	最小模具尺寸 Mold heght min.	mm	525*525				560*560				626*626
	拉桿內距 Tie bar distance	mm	860*860				910*910				980*980
	頂出行程 Ejector stroke	mm	220				220				240
	頂出力 Ejector force	KN	161				226				209
其他 Other	油泵馬達 Pump motor power	Kw	28.8+37				28.8+37				37+37
	溫度控制器 Temperature control range	(range)set	(0-400℃)*4				(0-400℃)*4				(0-400℃)*4
	電熱功率 Heater power	kw	3 15				34.25				40.73
	外形尺寸 Machine dimension	mm	980920332746				1018920672681				1110119823296
	油箱容量 Oil tank	L	1000				1200				1400
	機器重量 Machine weight	ton	24				29				40
	最大系統壓力 Max. system pressure	kg/cm²	170				170				170

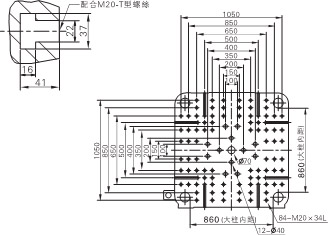

模版正面尺寸 Platen dimensions
模版?zhèn)让娉叽?Platen dimensions

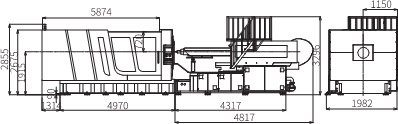

外形尺寸 Machine dimensions

技術參數

項目Project		單位Unit	YS-850				YS-1000				YS-1250				YS-1480
注射單元 Injection unit	注射單元 INJECTION UNIT		9800				11000				11000				25000
	螺桿直徑 Screw diameter	mm	Φ95	Φ100	Φ110	Φ120	Φ100	Φ110	Φ120	Φ130	Φ100	Φ120	Φ130	Φ140	Φ130	Φ140	Φ150	Φ160
	螺桿長徑比 Screw L/D ratio	L/D	23	22	20	18	23	21	19	18	21	19	18	17	23	21	20	19
	理論注射容積 Theoretical injection volume	cm³/sec	3684	4082	4939	5878	4318	5224	6217	7297	5224	6217	7297	8462	10746	12463	14307	16278
	注射重量 Injection weight(ps)	g	3288	3643	4408	5246	3853	4663	5549	6512	4663	5549	6512	7553	9591	11123	12769	14528
		oz	116.0	128.5	155.5	185.1	135.9	164.5	195.7	229.7	164.5	195.7	229.7	266.4	338.3	392.3	450.4	512.4
	注射壓力 Injection pressure	kg/cm²	2670	2410	1992	1673	2570	2124	1785	1521	2124	1785	1521	1311	2390	2061	1795	1578
	塑化能力 Plasticizing capacity	g/s	97	113	151	196	110	146	190	241	155	202	256	320	189	236	290	352
	螺桿行程 Screw stroke	mm	520				550				550				810
	螺桿轉速 Scrwe speed	rpm	186				180				191				141
	注射速度 Injection speed	mm/s	86				88				94				86
	注射速率 Injection rate	cm^3/sec	611	677	724	975	694	840	1000	1174	894	1063	1248	1448	1138	1320	1515	1724
鎖模單元 Clamping unit	鎖模力 Clamping force	KN	8500				10000				12500				14200
	開模行程 Mold opening stroke	mm	1000				1100				1275				1450
	容模量 Mold thickness range	mm	400-1200				400-1300				450-1400				500-1500
	最小模具尺寸 Mold heght min.	mm	625*625				690*690				790*790				845*845
	拉桿內距 Tie bar distance	mm	1060*1060				1160*1160				1260*1260				1320*1320
	頂出行程 Ejector stroke	mm	240				300				320				340
	頂出力 Ejector force	KN	209				262				262				300
其他 Other	油泵馬達 Pump motor power	Kw	37+28.8+28.8				37+37+28.8				37+37+37				42+42+31.4
	溫度控制器 Temperature control range	(range)set	(0-400℃)*4				(0-400℃)*4				(0-400℃)*4				(0-400℃)*4
	電熱功率 Heater power	kw	46.48				51.2				62.78				76.13
	外形尺寸 Machine dimension	mm	1125119823396				1193625352826				1282025352801				1442029403161
	油箱容量 Oil tank	L	1600				1700				1700				2500
	機器重量 Machine weight	ton	42				50.8				74				84
	最大系統壓力 Max. system pressure	kg/cm²	170				170				170				170
模版正面尺寸 Platen dimensions
模版?zhèn)让娉叽?Platen dimensions
外形尺寸 Machine dimensions

YS系列標準機器配置

YS系列標準機器配置
	配置
鎖模部分
精密電子尺控制鎖模/頂出行程/射膠行程	●
鎖模大板及射膠大板及機鉸采用QT500-7A球墨鑄鐵	●
預留機械手安裝螺紋孔	●
液壓驅動齒輪調模裝置	●
液壓、電氣雙重保護	●
移動模板耐磨錳鋼帶軌道	●
自動集中容積式潤滑系統	●
多種頂出功能可選	●
低壓模具保護功能	●
T型槽、碼模孔復合模板	●
自動調模功能	●
頂出強制復位功能	●
機門邊加裝防夾傷緩沖條設計	●
鎖模鈑金四周全封閉防護（高度2米內加活動蓋板）	●
免調節式機械安全鎖撞桿（60T~450可選）	○
特殊模具安裝孔	○
吊模架（200T以下）	○
模具隔熱板	○
加大頂出力、加大頂出行程	○
加大容模量	○
磁力模板	○
頂退確認功能	○
更改固定板模具定位環	○
機架與活動門間防護擋板	○
射臺部分
雙缸平衡注射系統	●
低速大扭矩液壓馬達	●
氮化合金鋼螺桿料筒	●
下料口冷卻裝置	●
射嘴及料管多段PID溫度控制	●
雙射移油缸	●
半封閉式保溫罩、射嘴防護罩	●
螺桿防冷啟動功能	●
自動清料功能	●
熔膠前、后松退可選	●
移動或滾動料斗裝置（60-450T)	●
螺桿轉速檢測	●
陶瓷發熱圈	○
高速低扭矩液壓馬達	○
專用料管組（電鍍、雙合金、PC、PMMA、PBT、PA等）	○
料筒風冷裝置	○
彈簧自鎖射嘴	○
加大注射行程或加大（減少）一級射膠機構	○
旋轉射臺	○
紅外發熱圈	○
射移電子尺	○
射臺手動潤滑泵集中加潤滑脂（550T及以上機型）	●
射臺手動潤滑泵集中加潤滑脂（550T以下機型）	○
不銹鋼上料斗	○
料斗滑軌（450T及以上機型)	○
料斗滑軌（450T以下機型)	●
下料口防護裝置	○
液壓系統
第三代伺服泵系統	●
高精密實時旁路濾油器裝置	○
低噪音節能型液壓回路	●
進口名牌液壓控制閥	●
進口名牌液壓密封件	●
差動快速合模油路（200T以上機型）	●
內置式冷卻器(450T及以下機型)	●
開模剎車油路設計（開模背壓）	●
油溫自動檢測及高低溫報警	●
外露高壓油管配防爆鏈	●
全機標配一組帶閥抽芯（550T以上兩組)	●
多組運水裝置并配快速插頭	●
熔膠比例背壓控制（550T及以上機型標配）	○
加大多級油泵、電機	○
加大多級熔膠馬達	○
同步頂出、抽芯、熔膠系統	○
高響應蓄能伺服注射系統	○
多組抽芯裝置	○
加裝液壓旋轉脫模裝置	○
玻璃管冷卻流量計	○
增加液壓油位置傳感器	○
帶位置反饋液壓安全閥	○
液壓安全凸輪閥	●
電氣部分
料筒加熱強制保護	●
輸入、輸出檢視畫面	●
自動保溫及自動加熱設定功能	●
射膠轉保壓方式：時間/位置/時間+位置	●
10寸TFT真彩色LCD顯示屏(550T及以上機型）	●
8寸TFT真彩色LCD顯示屏(550T以下機型）	●
240組大容量工藝參數存儲空間，USB存儲接口	●
多種操作語言	●
可設置多級密碼保護，操作面板帶鎖按鍵鑰匙	●
前后安全門急停開關保護	●
質量數據過程控制界面	●
生產統計過程控制（SPC)實時列表界面	●
預留吹風、抽芯回保護等多種接口(有軟件，無硬件)	●
二組AC380V/16A三相插座，一組AC220V/10A多功能二三插插座	●
熱流道模具針閥控制	○
國內機械手電氣接口	○
歐標67機械手電氣接口	○
歐標12機械手電氣接口	○
電動安全門(550T及以上機型）	●
雙色報警燈	●
熱流道接口	○
氣動順序閥	○
電動旋轉脫模接口	○
更改電源電壓	○
一組吹氣帶閥裝置	○
多組吹氣帶閥裝置	○
氣輔注射裝置	○
中央（聯網）監控系統	○
前、后安全門內光柵保護(550T及以上機型）	○
電腦整機能耗顯示	○
增加電度表	○
電熱圈使用固態繼電器	●
歐洲品牌電腦系統	○
射嘴直接溫度控制	○
后安全門操作（需客戶承諾安全責任）	○
前安全門關門到位上屏確認	○
總電源空氣開關	●
電熱總控制配交流接觸器	●
隔離變壓器	○
其他部分
說明書	●
避震腳	●
工具箱及工具一套	●
碼模夾	●
射嘴專用扳手	●
液壓油	○
干燥機	○
自動上料機	○
備注：●表示該功能標配；○表示該功能選配；

臥式電木專用注塑機

產品運用：

可用于各種熱固性（電木）產品生產：膠木、餐具、手輪、手柄、電木把手、刀具、拉手、膠木、鍋柄、刀柄、電木旋轉、開關、烤爐配件、接線端子、端鈕、電表配件、電表殼等電木制品。

果框?qū)Ｓ米⑺軝C(jī)

產品運用：

蘋果框、芒果框、橘子框、葡萄框…等各類周轉框。

產品特性：

1、伺服油泵動力系統全部加大；

2、模板、哥林柱等關鍵部位零部件采用硬化分板全新設計；

3、采用高速機專用電腦控制器能快速穩定運行，比市場同類型普通果框機快10%-20%；

4、潤滑系統采用點對點定量潤滑系統，保證每一滴油潤滑到位；

5、采用果框機專用合金螺桿，延長螺桿使用壽命。

技術參數

項目		單位	YS-130B		YS-160B		YS-200B		YS-300B
射出單元	螺桿直徑	mm	Φ36	Φ40	Φ40	Φ44	Φ44	Φ50	Φ68	Φ75
	理論射出容量	cm³	163	226	274	331	342	442	1111	1351
	射出量	gram	180	250	303	366	378	488	1227	1492
		ozs	4.3	5.9	8.6	10.4	10.8	13.9	35.0	42.5
	射膠壓力	kg/cm²	2035	1470	2205	1822	2440	1890	2006	1648
	射出速度	mm/s	88		84		90		80
	射出率	cm²/sec	92	127	106	128	145	188	291	354
夾模單元	閉模力	metrictons	128		160		200		300
	夾模行程	mm	410		450		510		590
	模厚	mm	120-490		160-550		160-610		200-650
	建議最小模具尺寸	mm	267*367		299*299		332*332		397*397
	大柱內距	mm	410*410		460*460		510*510		660*660
	模盤尺寸	mm	600*600		670*670		745*745		894*894
	托模行程	mm	100		110		130		185
電氣單元	電機馬達	Kw	14.1		16.5		21.2		31.4
	溫度控制器	(range)set	(0-400℃)*4		(0-400℃)*4		(0-400℃)*4		(0-400℃)*4
	電熱容量	Kw	8.88		11.45		14.4		19.75
其他	機械尺寸	mm	500010501790		555511001790		608012501860		734014302100
	油箱容量	liter	210		250		340		450
	機械重量	metrictons	4.5		5.5		7.5		12
	最高系統壓力	kg/cm²	140		140		140		140

技術參數

項目		單位	YS-320K	YS-380K	YS-470K	YS-550K
射出單元	螺桿直徑	mm	Φ65	Φ75	Φ85	Φ95
	理論射出容量	cm³	929	1351	1928	3053
	射出量	gram	829	1206	1721	2725
	射出量	ozs	29.2	42.5	60.7	96.1
	射膠壓力	kg/cm²	1417	1648	1770	1535
	射出速度	mm/s	106	103	105	107
	射出率	cm²/sec	350	453	593	760
夾模單元	閉模力	metrictons	300	380	470	550
	夾模行程	mm	590	645	730	800
	模厚	mm	200-650	190-790	250-800	350-900
	建議最小模具尺寸	mm	397*397	425*415	475*475	525*525
	大柱內距	mm	660*660	710*690	760*760	860*860
	模盤尺寸	mm	894*894	1000*980	1120*1120	1250*1250
	托模行程	mm	185	200	200	220
電氣單元	電機馬達	Kw	31.4	31.4	42.4	30+30
	溫度控制器	(range)set	(0-400℃)*4	(0-400℃)*4	(0-400℃)*4	(0-400℃)*4
	電熱容量	Kw	19.75	23.05	23.05	27.7
其他	機械尺寸	mm	734014302100	802015002175	834019202210	935019502220
	油箱容量	liter	450	620	780	1000
	機械重量	metrictons	12	14	18.5	24
	最高系統壓力	kg/cm²	140	140	140	140
