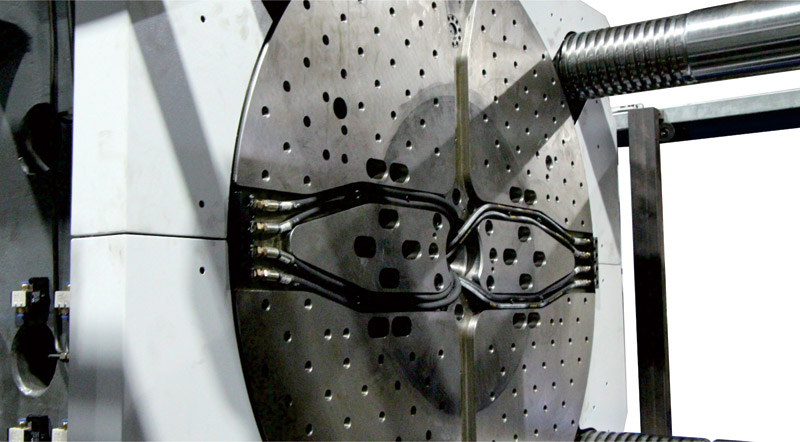

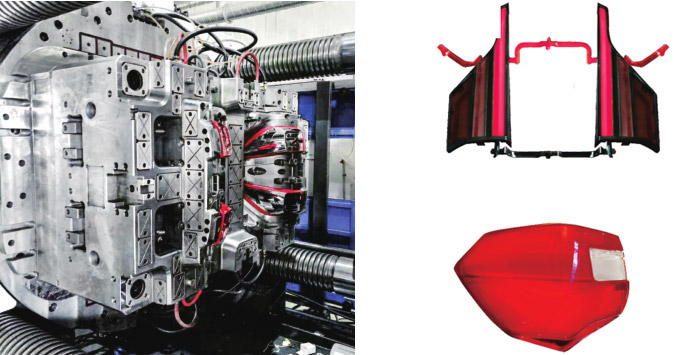

雙色注塑成型機轉盤式

適合于多種不同應用，且擁有眾多技術功能，給您帶來更高效的生產。

適用范圍廣

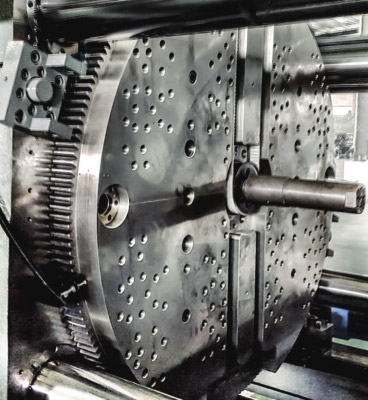

• 本機于活動模板裝有往復180度旋轉之轉盤，可置放兩付雙色模具生產兩種不同物料之產品。

精密穩定

• 精心設計之高效伺服驅動齒輪傳動結構，旋轉快速，平穩，停止位置準確。

可靠耐用

• 轉盤高耐磨平面，轉動時與模壁不接觸，摩擦力極小可減少因磨耗所造成的故障。

多樣性選擇

• 轉盤附有兩組中子及模具運水裝置可選擇油，水，氣，電，回路。

人性化設計

• 特別設計轉盤支撐結構，有效防止裝模后轉盤前傾下垂。

安全無憂

• 轉盤完成停止位置，在關模之前盤面模具定位孔再確認以保護模具安全不受損。

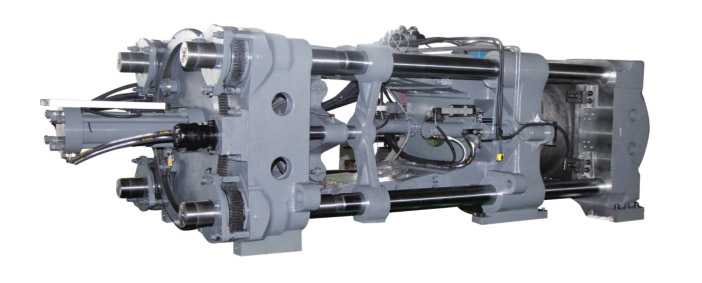

雙色注塑成型機轉軸式




• ◆活動車壁中心有180度之轉動機構，帶動模具旋轉板轉動，來生產雙色分明產品；




• ◆射出部分有兩支獨立料管組，可同時作射出成型產品；




• ◆機器動作可同時依產品需求，作托模再轉動模具旋轉板，或先轉動模具旋轉板再托模之彈性操作；

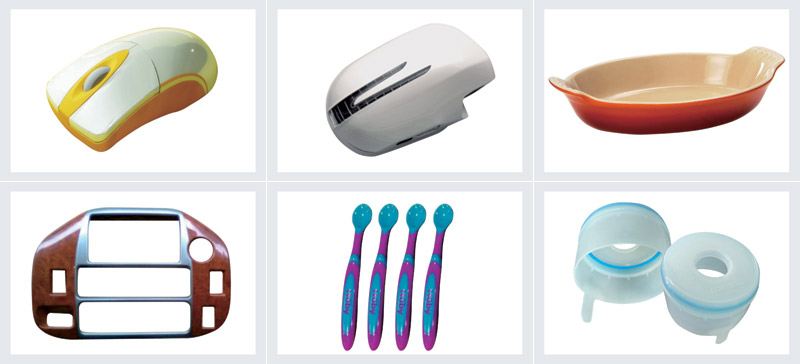

• ◆本機適合生產按鈕、把手、握柄……等產品。

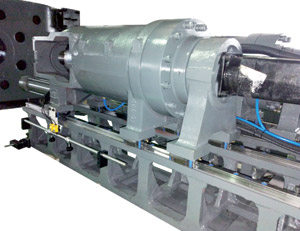

注塑單元



• 采用高效的驅動技術，結合靈活多變的設置，滿足您的所有需求。





高價值

• 射出部分有兩組獨立之料管組，同步做射出動作，雙色一次成型，可大幅縮短成型周期，增加經營利潤。





高靈活

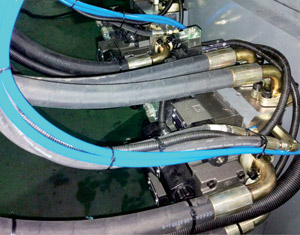

• 兩套獨立的壓力/流量控制油路，分別控制兩套射出及頂出系統，可根據塑料制品的特點靈活多變的設置最優化的注塑工藝，確保注塑產品高生產量，低成型周期，進而擁有更強的市場競爭力。





高效率

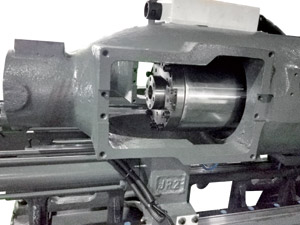

• 特色設計之單缸注塑單元，儲料馬達直接驅動螺桿，可減少注塑活塞桿油封及機構磨耗，避免油缸內漏，提升射出效率，成型穩定性高。

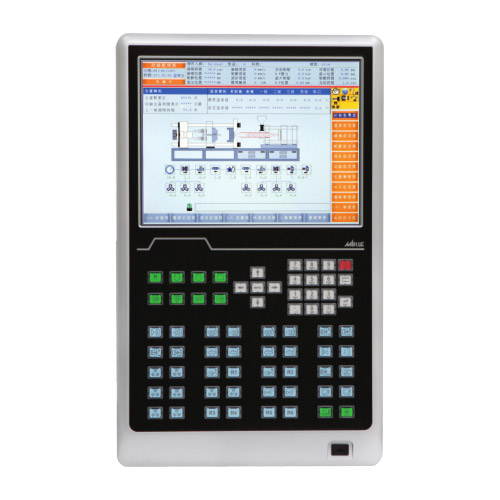

微電腦控制器

• ◆采用臺灣制造先進的微電腦控制器400兆高速CPU可搭配半閉及全閉回路油壓系統；




• ◆加上人性化圖形操作界面，線上曲線檢測功能及中央網路連線管理；




• ◆豐富的SPC品質管理界面，利于生產高精度產品為用戶提高加值利潤。




• ◆具備六段射出，三段保壓，二段松退及保壓位置切換控制等功能；




• ◆可以根據產品需要靈活調整，精確之射出終點及保壓及保壓位置切換，實現高精密，高穩定性之射出性能；




• ◆射出采用線性電子尺，精度達0.01mm，可準確控制射出行程，可記錄并同時顯示連續生產過程抽樣溫度曲線，射出終點；




• ◆保壓切換點，保壓完成點曲線，并有歷史曲線比對功能，精度達0.1mm，系統穩定性一目了然；




• ◆六段PID溫度控制，精度可達±1？，并具備溫度異常斷線警報及上下限制設立功能，可精確掌控料溫；




• ◆螺桿低溫起動保護，防止螺桿意外損傷，可調定時預熱功能，實時保溫及料管自動加溫功能，自動洗料功能。

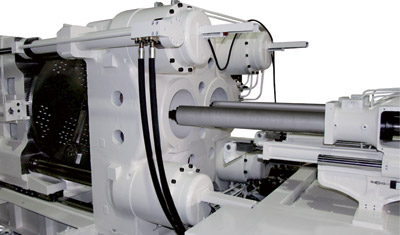

鎖模單元



• 轉盤兩側增加夾緊裝置，有效防止轉盤重心偏移。




• 獨特精準的轉盤定準裝置，可確保鎖模平穩，防止模具損傷。




• 獨特的哥林柱與機絞加強型設計，有效吸收鎖模產生的剪應力，可延長機械使用壽命。




• 鎖模四段控制，頂出多功能控制，開鎖模頂出均采用線性電子尺傳感器，精密度達到0.01mm。




• 頂出控制可選擇振動頂出，頂出定位，多次頂出，壓力和速度可由電腦設定。




• 配有高精度低壓合模保護，可直接通過監視器設定，低壓效果完美。




• 機絞自動潤滑系統采用電腦控制，潤滑設定可在面板上直接進行操作監控，并具有潤滑失效警報。

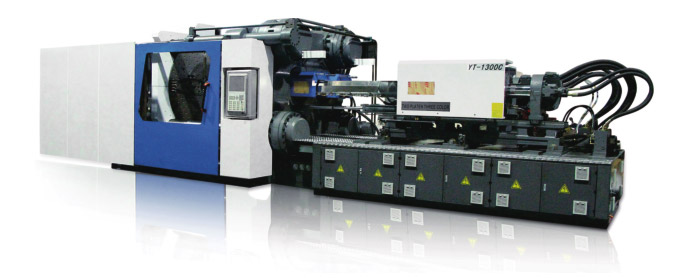

超大型雙色注塑成型機



• ●采用盟立微電腦控制器，可選購閉回路油壓控制系統，展現極為穩定精準的性能。




• ●轉盤轉動時與模具不接觸，減少因磨耗所產生的故障，且在開模前均作精準的定位確認以保護模具的安全，此為我公司的獨特設計。




• ●本機所采用的新一代曲手夾模結構，結合箱型活動壁及高剛性固定壁結構，精簡堅固的設計，經有限元素分析變形量及應力分布，確實達到高強度且耐疲勞之特性，可確保成形品質及大柱壽命。




• ●本機所搭配之盟立控制器采用32位元素調整中央處理器，系統反應速率高達1.20ms，可有效提升機臺動作靈敏度及穩定性。




• ●兩組射單元均采用新式單缸射出結構，射出與加料獨立運作，可進行多項復合射出動作。




• ●配置伺服省電回路系統，有效節約能源。

兩板雙色注塑機

• 省空間：二版式結構，較傳統雙色機長度縮短25~30%。




• 耐用：FEA設計箱型模板結構，比普通機模板強度提升15%以上，模板變形少，大柱較傳統機強度加大20%，使用壽命長，大柱與動模板不接觸，提升大柱壽命。




• 精密：二兩板直壓式鎖模，鎖模力精準，重復精度高。




• 靈活：1.可配合客戶需求加大托模行程與托模力。2.可配合客戶加大開模行程。3.可配合客戶需求靈活搭配射臺。

YTC雙色機系列產品規格表

技術參數

項目		單位	YC-130			YC-180
射出單元	螺桿直徑	mm	Φ24	Φ26	Φ30	Φ26	Φ30	Φ34
	理論射出容積	cm3	55	65	86	77	102	132
	射出量	gram	51	60	80	71	95	122
		ozs	1.8	2.1	2.8	2.5	3.3	1.3
	射膠壓力	kg/cm2	2406	2050	1540	2547	1913	1490
	射出速度	mm/s		129			121
	射出率	cm3/sec	58	68	91	64	85	110
	螺桿轉速	rpm	280			250
夾模單元	閉模力	metric tons	130			180
	夾模行程	mm	310			400
	模厚	mm	120-400			160-430
	轉盤直徑	mm	720			830
	料管中心距	mm	350			420
	大柱內距	mm	600*400			710*440
	托模行程	mm	70			100
電氣單元	電機馬達	kw	7.5+7.5			9.4+9.4
	溫度控制器	(range)set	2-(0-400℃)*5			2-(0-400℃)*5
	電熱容量	kw	7.2			8.8
其他	機械尺寸	mm	5000*1100*1800			5584*1600*1840
	機械重量	metric tons	5			7
	最高系統壓力	kg/cm2	140			140

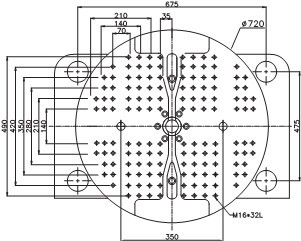

回轉盤正面尺寸
固定模板正面尺寸
模板側面尺寸

技術參數

項目		單位	YC-230			YC-300
射出單元	螺桿直徑	mm	Φ30	Φ34	Φ40	Φ34	Φ40	Φ45
	理論射出容積	cm3	113	145	201	159	220	278
	射出量	gram	104	134	186	147	203	257
		ozs	3.7	4.7	6.5	5.2	7.2	9.1
	射膠壓力	kg/cm2	2489	1938	1400	3052	2205	1742
	射出速度	mm/s		106			82
	射出率	cm3/sec	75	96	133	74	103	130
	螺桿轉速	rpm	250			250
夾模單元	閉模力	metric tons	230			300
	夾模行程	mm	450			500
	模厚	mm	180-470			195-585
	轉盤直徑	mm	960			1070
	料管中心距	mm	450			500
	大柱內距	mm	830*510			910*570
	托模行程	mm	110			110
電氣單元	電機馬達	kw	9.4+9.4			14.1+14.1
	溫度控制器	(range)set	2-(0-400℃)*5			2-(0-400℃)*5
	電熱容量	kw	8.8			13
其他	機械尺寸	mm	6800*1800*2100			7000*1900*2200
	機械重量	metric tons	13			15
	最高系統壓力	kg/cm2	140			140
回轉盤正面尺寸
固定模板正面尺寸
模板側面尺寸

技術參數

項目		單位	YC-450			YC-550			YC-650
射出單元	螺桿直徑	mm	Φ45	Φ50		Φ50	Φ55		Φ50	Φ55
	理論射出容積	cm3	366	451		530	641		471	570
	射出量	gram	338	417		490	592		420	509
		ozs	11.9	14.7		17.3	20.9		14.8	17.9
	射膠壓力	kg/cm2	2676	2167		2309	1908		2764	2284
	射出速度	mm/s	88			82			82
	射出率	cm3/sec	140	172		162	196		160	194
	螺桿轉速	rpm	170			190
夾模單元	閉模力	metric tons	450			550			650
	夾模行程	mm	600			620			650
	模厚	mm	200-700			320-900			350-1000
	轉盤直徑	mm	1250			1450			150
	料管中心距	mm	550			650			37
	大柱內距	mm	1100*600			1200*715			1260*780
	托模行程	mm	140			140			140
電氣單元	電機馬達	kw	21.2+21.2			30+30			30+30
	溫度控制器	(range)set	2-(0-400℃)*5			2-(0-400℃)*5			2-(0-400℃)*5
	電熱容量	kw	26			26			32
其他	機械尺寸	mm	7500*2000*2100			7850*2250*2200			8000*2250*2200
	機械重量	metric tons	17.6			30			32
	最高系統壓力	kg/cm2	140			140			140
回轉盤正面尺寸
固定模板正面尺寸
模板側面尺寸

技術參數

項目		單位	YC-850			YC-1000			YC-1420
射出單元	螺桿直徑	mm	Φ55	Φ70		Φ55	Φ70		Φ44	Φ70	Φ90
	理論射出容積	cm3	665	1500		665	1500		665	1500	2893
	射出量	gram	614	1386		614	1386		614	1386	2673
		ozs	21.7	48.9		21.7	48.9		21.7	48.9	94.3
	射膠壓力	kg/cm2	2343	2210		2343	2271		2343	2210	1815
	射出速度	mm/s	105			105			105
	射出率	cm3/sec	249	403		249	403		249	403	667
	螺桿轉速	rpm	160			180			160
夾模單元	閉模力	metric tons	850			1000			1420
	夾模行程	mm	1000			1100			1300
	模厚	mm	400-1100			700-1300			700-1300
	轉盤直徑	mm	1500			1600			1930
	料管中心距	mm	700			710			710
	大柱內距	mm	1060*1060			1130*1130			1330*1330
	托模行程	mm	140			140			130
電氣單元	電機馬達	kw	31.4+31.4			45+45			60+60
	溫度控制器	(range)set	2-(0-400℃)*5			2-(0-400℃)*5			2-(0-400℃)*5
	電熱容量	kw	58			58.7			67.9
其他	機械尺寸	mm	11100*2250*2300			11200*2300*2500			11500*3050*2750
	機械重量	metric tons	50			56			70
	最高系統壓力	kg/cm2	140			140			140
回轉盤正面尺寸
固定模板正面尺寸
模板側面尺寸

注：本產品參數射出量按聚苯乙烯比重1.05,假設效率0.88計算，因產品不斷研究改良，設計變更時，恕不另作通知。
